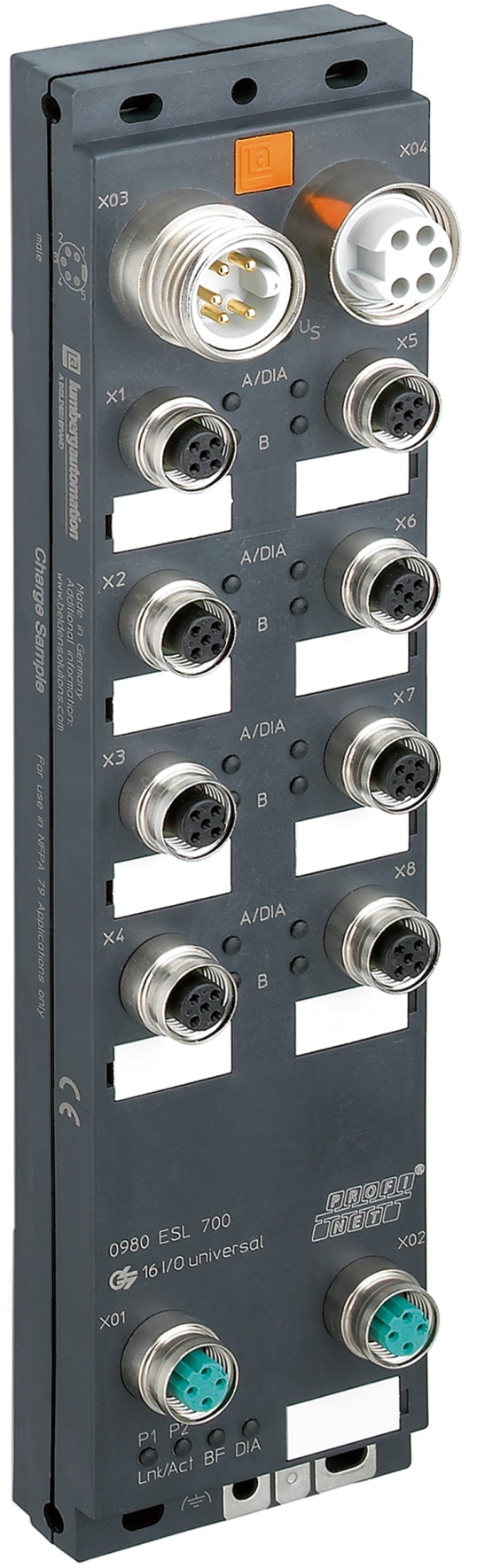

LioN-M, PROFINET I/O-Gerät, 16DIO (8x M12), 7/8" Stromversorgung, Kunststoff, 60 mm
|
Produktfamilie |
I/O-Systeme: aktiv, eigenständig |
|---|---|
|
Produkt-Unterfamilie |
LioN-M |
|
Artikelbeschreibung |
0980 ESL 700 |
|
Gerätetyp |
I/O-Modul |
|
Protokoll |
PROFINET |
|
I/O-Funktion |
16DIO |
|
Bus-Verbindung |
M12, 4-polig, D-kodiert |
|
Stromanschluss (Systemversorgung) |
7/8" Stromkabel, 5-polig |
|
I/O-Verbindung |
M12, 5-polig, A-kodiert |
|
I/O-Typ |
Digitale Ein-/Ausgangskanäle (Universal) |
|
Gehäusematerial |
PBT + ASA |
|---|---|
|
Gehäusefarbe |
Schwarz |
|
Schutzart/IP-Klassifizierung** |
IP67 |
|
Vergossen |
Nein |
|
Abmessungen (B x H x T) |
60 mm x 40 mm x 243 mm |
|
Gewicht |
390 g |
|
Temperaturbereich (Betrieb)* |
-10 °C bis 60 °C |
|
Vibrationsfestigkeit |
10 g/5–500 Hz |
|
Stoßfestigkeit |
50 g/11 ms |
|
Mittlere Betriebsdauer bis zum Ausfall (MTTF) |
529 Jahre gemäß Telcordia SR-332 (2011) 20 °C |
|
Kontakt-Basismaterial |
M12, D-kodiert, Bronze (CuSn), vergoldet | 7/8" Messing (CuZn), vergoldet |
|
Kontakt-Trägermaterial |
PA/TPU |
|
O-Ring-Material |
FKM |
|
Montage |
2-Loch-Schraubmontage. Verwenden Sie Standardschrauben M4 x 25/30 mit Zahnscheiben (gemäß DIN 125) und selbstsichernden Muttern. |
|
Anzugsmoment (Befestigungsschraube) |
M4: 1 Nm |
|
Anzugsmoment (Masseanschluss (FE)) |
M4: 1 Nm |
|
Anzugsmoment (Bus-Verbindung) |
M12: 0,5 Nm |
|
Anzugsmoment (Stromanschluss) |
7/8": 1,5 Nm |
|
Anzugsmoment (I/O-Verbindung) |
M12: 0,5 Nm |
|
Im Lieferumfang enthalten |
Anbringbare Etiketten: 15, Verschlusskappen: 4 x M12 |
|
Protokoll |
PROFINET |
|---|---|
|
Verbindung |
M12 LAN, 4-polig, D-kodiert |
|
Anzahl der Verbindungen |
2 |
|
Spezifikation |
V2.3X |
|
Nutzlastklasse |
I |
|
Konformitätsklasse |
B |
|
Leistungsklasse |
RT (Switch unterstützt IRT) |
|
Übertragungsrate |
Fast Ethernet (10/100 Mbit/s), Vollduplex |
|
Übertragungsmethode |
100 BASE-TX, mit Autonegotiation und Autocrossing |
|
Zykluszeit/Aktualisierungsrate |
Min. 4 ms |
|
Ansprache |
DCP |
|
Gemeinsames Gerät |
Nicht unterstützt |
|
Topologie-Erkennung |
LLDP, SNMP V1 |
|
Einfacher Geräteaustausch |
Unterstützt, basiert auf LLDP |
|
Unterstützte Netzwerkprotokolle (sonstige) |
ARP, HTTP, Ping, SNMP V1, TCP/IP |
|
Verbindungsmodul-Versorgungsspannung |
7/8" Stromkabel, 5-polig |
|---|---|
|
Anzahl der Verbindungen |
2 |
|
Strombelastbarkeit des Steckverbinders |
Max. 9 A |
|
Modul-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Modul-Versorgungsspannung (Bereich) |
19 V Gleichstrom bis 30 V Gleichstrom |
|
Aktueller (typischer) Verbrauch |
100 mA (bei 24 V DC) |
|
Schutz gegen umgekehrte Polarität |
Ja |
|
Statusanzeige (Systemversorgung) |
LED grün |
|
Diagnoseanzeige |
Nein |
|
Verbindungssensor-Versorgungsspannung |
Über Modul-Versorgungsanschluss |
|
Strombelastbarkeit des Steckverbinders |
Max. 9 A |
|
Sensor-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Sensor-Versorgungsspannung (Bereich) |
19 V Gleichstrom bis 30 V Gleichstrom |
|
Schutz gegen umgekehrte Polarität |
Ja |
|
Statusanzeige (Sensorversorgung) |
LED grün |
|
Diagnoseanzeige |
Nein |
|
Verbindungsaktor-Versorgungsspannung |
Über Modul-Versorgungsanschluss |
|
Strombelastbarkeit des Steckverbinders |
Max. 9 A |
|
Aktor-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Aktor-Versorgungsspannung (Bereich) |
19 V Gleichstrom bis 30 V Gleichstrom |
|
Schutz gegen umgekehrte Polarität |
Ja |
|
Statusanzeige (Aktorversorgung) |
LED grün |
|
Diagnoseanzeige |
Nein |
|
Anzahl der digitalen Eingangskanäle |
max. 16, universal |
|---|---|
|
Verbindung |
M12, 5-polig, A-kodiert |
|
Anzahl der Ports |
8, X1 bis X8 |
|
Kanaltyp |
Typ 3 gemäß IEC 61131-2 |
|
Sensor-Stromversorgung |
max. 200 mA pro Port (bei 30 °C) |
|
Eingangsverdrahtung |
2-, 3-, 4-Draht |
|
Nennspannung |
24 V DC über US (Modul-Stromversorgung) |
|
Nennstrom |
Typ. 5 mA |
|
Sensortyp |
PNP |
|
Eingangsspannungsbereich „0“-Signal |
-3 V DC …+5 V DC |
|
Eingangsspannungsbereich „1“-Signal |
11 V DC … 30 V DC |
|
Eingangsfilterzeit |
3 ms, fest |
|
Schutzschaltung |
Elektronisch: Überlastschutz, Kurzschluss-Schutz |
|
Statusanzeige (Eingänge) |
LED gelb pro Kanal |
|
Diagnoseanzeige |
LED rot pro Port |
|
Anzahl der digitalen Ausgangskanäle |
max. 16, universal |
|---|---|
|
Verbindung |
M12, 5-polig, A-kodiert |
|
Anzahl der Ports |
8, X1 bis X8 |
|
Kanaltyp |
P-Switching |
|
Ausgangsstrom pro Kanal |
Max. 1,6 A |
|
Ausgangsverdrahtung |
2-, 3-Draht |
|
Nennspannung |
24 V DC über UL (Aktor-Stromversorgung) |
|
Ausgangsstrom pro Modul |
Max. 9 A |
|
Galvanisch getrennt |
Nein |
|
Schutzschaltung |
Elektronisch: Überlastschutz, Kurzschluss-Schutz |
|
Überlastverhalten |
Automatisches Ein- und Ausschalten |
|
Statusanzeige (Ausgänge) |
LED gelb pro Kanal |
|
Diagnoseanzeige |
LED rot pro Kanal |
|
US (System-Versorgungsspannung)/FE |
500 V Gleichstrom |
|---|---|
|
US/UL (Aktor-Versorgungsspannung) |
500 V Gleichstrom |
|
UL/FE |
500 V Gleichstrom |
|
Bus-Verbindung/FE |
2000 V Gleichstrom |
|
EMC-Richtlinie |
2014/30/EU |
|---|---|
|
EN 61000-4-2 Elektrostatische Entladung (Electrostatic Discharge, ESD) |
Kriterium B; 4 kV Kontaktentladung, 8 kV Luftentladung |
|
EN 61000-4-3 Elektromagnetisches Feld |
Kriterium A; Feldintensität: 10 V/m |
|
DE 61000-4-4 Schnelle Transienten (Burst) |
Kriterium B; 2 kV |
|
DE 61000-4-5 Stoßspannung |
Kriterium B; Gleichstromversorgungsleitungen: ±0,5 kV/±0,5 kV (symmetrisch/asymmetrisch); für I/O-Ports mit Kabeln ≤ 30 m |
|
DE 61000-4-6 Leitungsgeführte Immunität |
Kriterium A; Testspannung 10 V |
|
EN 55022 Funkstöreigenschaften |
Klasse A |
|
CE |
Ja |
|---|---|
|
RoHS-konform |
Ja |
|
UL |
cULus gelistet, UL 508 |
|---|---|
|
UL-Datei |
E230848 |
|
PNO |
Ja |
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|---|
|
Hinweis zum Systemstromversorgungsanschluss |
*Nicht unter Spannung verbinden/trennen! |
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.62 Revisionsdatum: 24.05.2023 |
