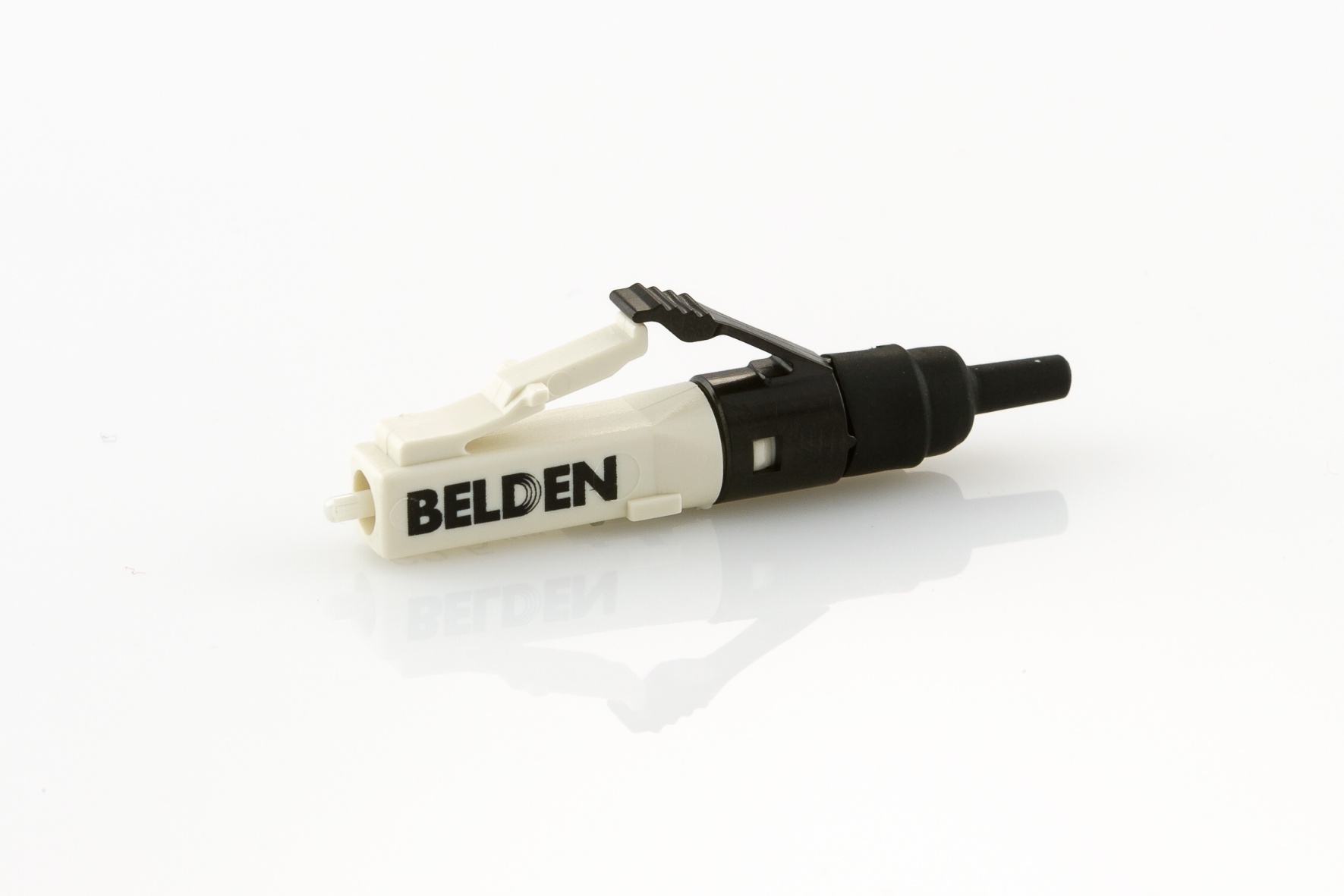

FX Brilliance OM1 LC

FX Brilliance OM1 LC-Steckverbinder

…
FX Brilliance Feldkonfektionierbarer Universal LC-Steckverbinder, Multimodus, OM1, beigefarbenes Gehäuse, 1/Pack, mit Unterstützung für 250 um ( unter Verwendung des Breakout-Kits), 900 um, 2 mm und 3 mm Faser (unter Verwendung ummantelter Kabeltüllen). Beinhaltet 900 um Tülle, weiteres Zubehör (Breakout Kit und ummantelte Tüllen) separat erhältlich.
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Umgebung

Innenbereich

Mögliche Anwendungen

Feldkonfektionierung von Glasfaserkabeln in Patch-Panels, Verteilerschränken, Arbeitsplatzanschlüsse für FTTD (Glasfaser bis zum Schreibtisch), Anschlüsse für FTTH (Faser bis zum Haus) und MDU (mehrere Wohneinheiten).

Aufbau
Aufbau der Glasfaserkabel
Fasertyp
OM1

Gewicht

0,003 kg
Mechanische Kenndaten
Mechanische Spezifikationen
Test TIA 568.3-D (MM)
Voraussetzung für die Zwischenverfügbarkeit Konform mit TIA/EIA-604-10A (FOCIS 10)
Betriebstemperaturbereich -40 °C bis +75 °C
Temperaturbereich Lagerung -40 °C bis +60 °C
Haltbarkeit 500 Zyklen, weniger als 0,2 dB Änderung, FOTP-21

Maximaler Einfügungsverlust

0,50 dB

Durchschnittlicher Einfügungsverlust

0,20 dB

Minimale Reflexion bei 1550 nm

-30 dB

Mechanische Tests
Beschreibung

Anschlussart

Mechanisch

Dauerhaftigkeit@Termination1

500 Zyklen, weniger als 0,2 dB Änderung, FOTP-21

Temperaturbereich

Betriebstemperaturbereich

-40 °C bis +75 °C

Lagertemperaturbereich

-40 °C bis +60 °C

Produktmaterial
Materialien
Beschreibung Material Farbe
Tülle Gummi Schwarz
Zylinder-Schutzkappe Kunststoff Undurchsichtig
Steckverbindergehäuse Kunststoff Beige
Zylinder Keramik
Standards

TIA/EIA-Compliance

TIA 568-C.3

MII Bestell-Nr. 39 (China RoHS)

EUP 50

Sicherheitsbescheinigung

ACA

Zugehörige Artikelnummern

Enthaltene Teile

900 µm Tülle, Zylinder-Schutzkappe

Zugehörige Teile

FX Brilliance Präzisions-Installationsset, Muffen für 2 mm und 3 mm ummantelte Fasern, 250 um bis 900 um Breakout-Kits.

Verpackung

Einzeln verpackt in einem versiegelten Plastikbeutel. Fünfundzwanzig (25) Steckverbinder kommen in einer staub- und feuchtigkeitsbeständigen Blisterverpackung.

Produkthinweise

Anmerkungen

Beachten Sie das Installationshandbuch PX105234 für die Installationsverfahren. Die Faser kann bis zu 5 Mal mit dem gleichen Steckverbinder neu terminiert werden.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.62 Revisionsdatum: 04.03.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Verpackung UPC
AX105200-B25 Beige 25er-Pack 611589105149
AX105200-S1 Beige 1er-Pack 611589105156
