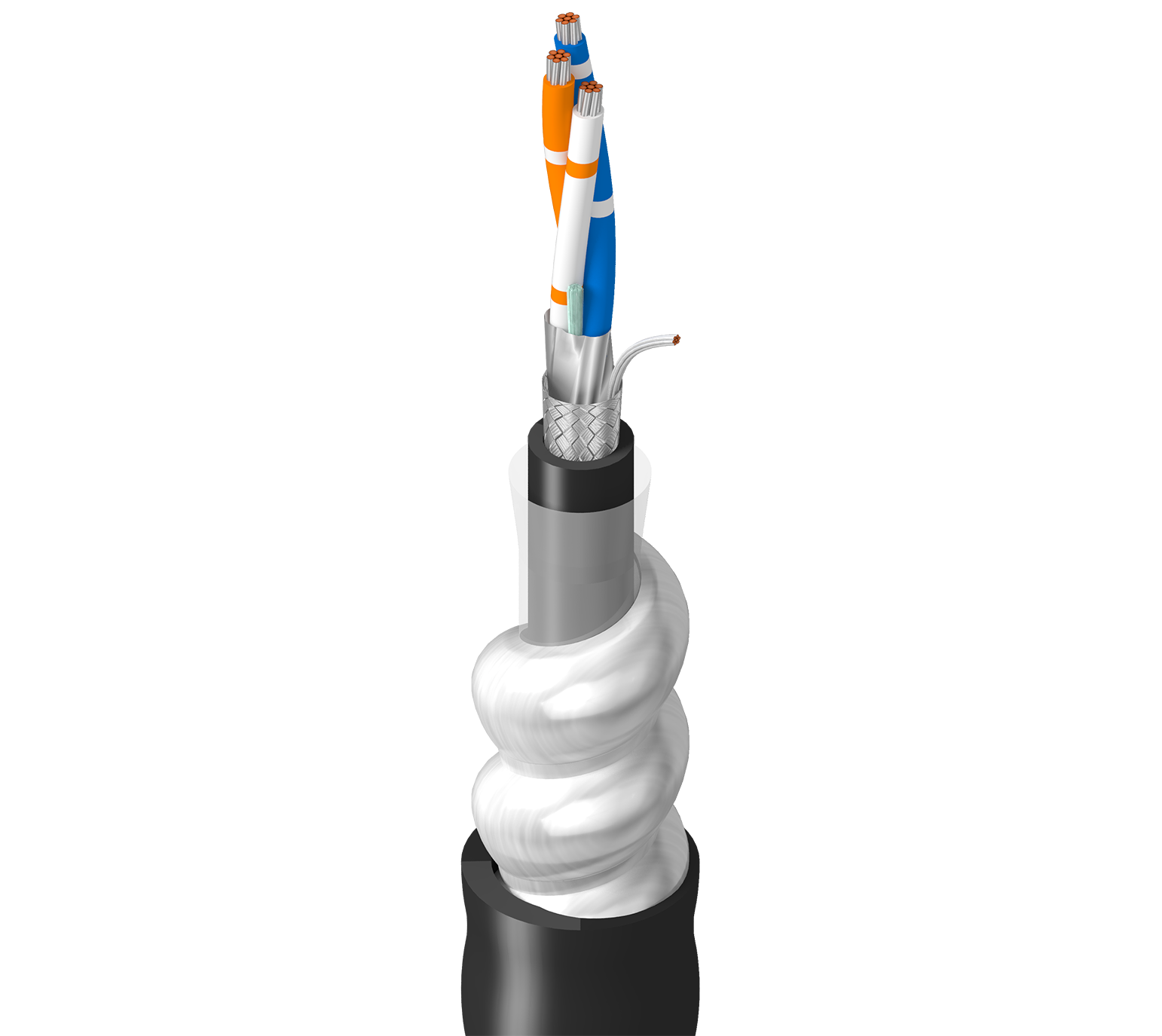

123106 A

RS-485, 1 Pr, 22 AWG, Str TC (verzinntes Kupfer), PE-Isolierung, mit OS, 1C 22AWG Str, PVC-Isolierung, OA TC (verzinntes Kupfer) Brd, PVC-Ummantelung, AIA, PVC-Ummantelung, CM, PLTC, Sonnenlichtbeständig

…
RS-485, 120 Ohm, 1 Paar 22 AWG (7 x 30) Datalene®-Isolierung, verzinntes Kupfer, mit Folienabschirmung, 1 Leiter 22AWG (7x30) verzinntes Kupfer, PVC-isoliert, insgesamt 65 % verzinntes Kupfergeflecht, PVC-Ummantelung, Ineinandergreifende Aluminiumpanzerung, PVC-Ummantelung, CM, PLTC, Sonnenlichtbeständig
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Exposition gegenüber Nagetieren, Zerquetschen, oder Durchschneiden mit Gewalt, Erdverlegung, serielle Kommunikation (RS-485-Standard) mit SPS, VFD, HMIs, Motoren, RTU, SCADA, usw. in lauten Umgebungen über große Entfernungen, für den Außenbereich wie etwa Solarbetrieb, Beleuchtung, usw.

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 1 22 AWG 7x30 TC – Verzinntes Kupfer
Leiter 1 22 AWG 7x30 TC – Verzinntes Kupfer
Isolierung
Komponente Material Nenndicke Farbcodierung Anmerkungen
Paar(e) PE – Polyethylen (Schaum) 0,033 Zoll (0,84 mm) Weiß/Orange gestreift und Orange/Weiß gestreift HDPE
Leiter PVC – Polyvinylchlorid 0,017 Zoll (0,43 mm) Blau/Weiß gestreift
Innenabschirmung
Komponente Abschirmungstyp Material Abdeckung Anmerkungen
Paar(e) Band Bi-Laminat (Alum + Poly) 100 % Ein einzelner Leiter ist nicht unter dem Band
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer)
Geflecht Verzinntes Kupfer (TC) 65 %
Innere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,300 Zoll (7,62 mm)
Panzerung
Panzertyp und Material
AIA – Aluminium-Verriegelungspanzer
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,045 Zoll (1,1 mm) 0,593 Zoll (15,1 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,593 Zoll (15,1 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 14,7 Ohm/1000 Fuß (48,2 Ohm/km) 11 pF/Fuß (36 pF/m) 120 Ohm 78 % 2,7 Amp pro Leiter bei 25 ºC
Leiter 14,7 Ohm/1000 Fuß (48,2 Ohm/km)

Nennwert äußere Abschirmung DCR

2,8 Ohm/1000 Fuß (9,2 Ohm/km)

Hohe Frequenz (Nennwert/typisch)
Komponente Frequenz [MHz] Nennwert Einfügungsverlust (Dämpfung)
Paar(e) 1 0,5 dB/100 Fuß
Speisung
UL-Nennspannung
300 V (CM, PLTC)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
60 °C -40 °C bis +60 °C

Tabellenhinweise

-40C

Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
7,1 Zoll (180 mm) 7,1 Zoll

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

150 lbs/1000 ft (220 kg/km)

Standards und Compliance

Umweltverträglichkeit

Innenbereich, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

UL1685, 1202

NEC/UL-Compliance

Artikel 725, Artikel 800

CEC/C(UL)-Compliance

CMG HLBCD

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.74 Revisionsdatum: 05.05.2023
