9341

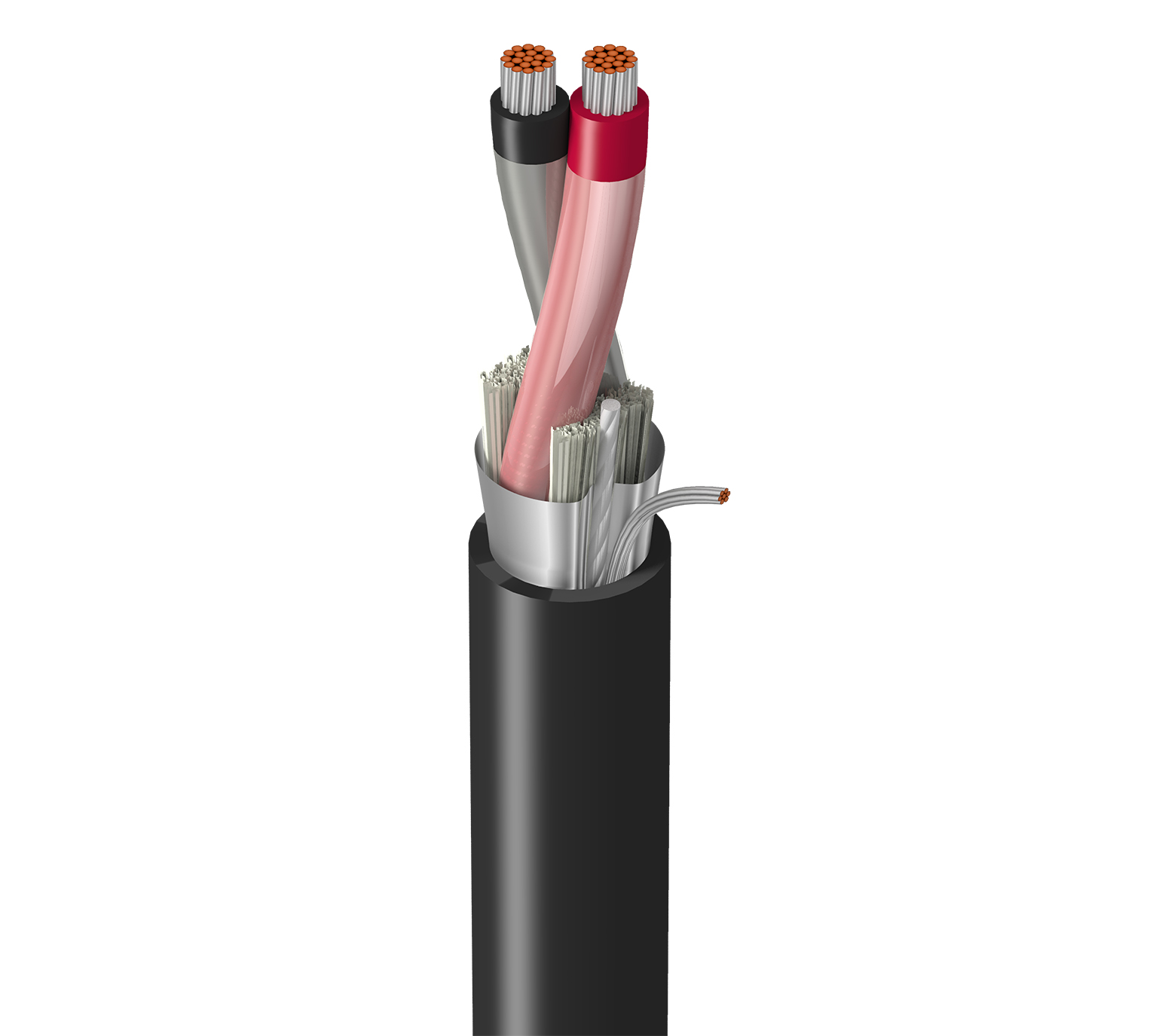

Leistungsstarke Instr., 1 Pr #18 Str TC, PVC-NYL Ins E2, OS, schwarze PVC-Ummantelung, 600V TC

…
Leistungsstarke Instrumentierung, 1 Paar 18AWG (19x30) verzinntes Kupfer, PVC-NYL-Isolierung E2 Farbcodierung, Gesamte Beldfoil®-Abschirmung, äußere Ummantelung aus schwarzem PVC, 600V TC
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Industrielle Steuerung, Kabeltrassen und Schächte für Führungssysteme, Digitale Steuerung, Instrumente (4–20 ma, 0–10 V, …), Steuerung für Niederspannung (24 V, …), Encoder, Kontrollschaltkreise, dezentrales Steuerungssystem (DCS), speicherprogrammierbare Steuerung (SPS), Magnetspulen, Ventile, Aktoren, Positionierer

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 1 18 AWG 19x30 TC – Verzinntes Kupfer
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) PVC/Nylon – Polyvinylchlorid + Nylon 0,022 Zoll (0,56 mm) 0,088 Zoll (2,2 mm) ICEA-Diagramm E2
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 18 AWG (19 x 30) TC (verzinntes Kupfer)
Äußere Ummantelung
Separator Material Nenndicke Nennwert Durchmesser Ripcord
Baumwollgeflecht PVC – Polyvinylchlorid 0,047 Zoll (1,2 mm) 0,274 Zoll (6,96 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,274 Zoll (6,96 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Max. Bemessungsstrom
Paar(e) 7,06 Ohm/1000 Fuß 43 pF/Fuß (140 pF/m) 74 pF/Fuß (240 pF/m) 5 Ampere pro Leiter bei 25 ºC
Speisung
UL-Nennspannung
600 V (TC (verzinntes Kupfer)), 150 V (NPLF)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
90 °C trocken, 90 °C feucht -30 °C bis +90 °C trocken, +75 °C feucht
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
2,7 Zoll (69 mm) 2,7 Zoll (69 mm)

Maximale Zugspannung

74,1 lbs (33,6 kg)

Gewicht Kabelgebinde

40 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innen/außen, innen, außen, Sonnenlichtbeständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

UL 1685, IUL-Ladung, EEE 1202 FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 336, Artikel 760, NPLF, TC (verzinntes Kupfer)

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.599 Revisionsdatum: 15.02.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe UPC Fußnote
9341 0101000 Schwarz 612825231912 C
9341 010500 Schwarz 612825231936 C
9341 0105000 Schwarz 612825231943
9341 01010000 Schwarz 612825231929
