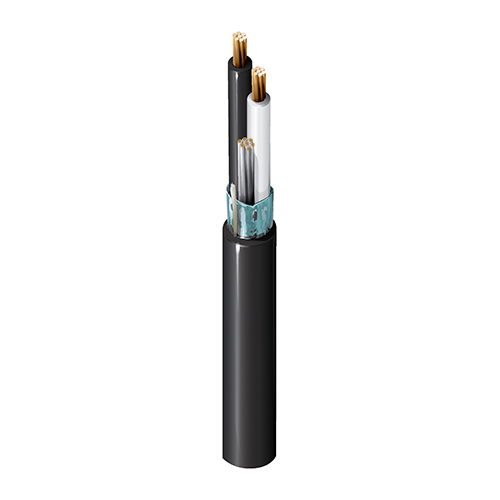

3088 A

Inst, 1 Pr #18 Str BC, PVC-NYL Ins E1, OS, schwarze PVC-Ummantelung, 600 V TC (verzinntes Kupfer) 150 V NPLF 90C trocken/feucht

…
UL-Instrumentierung, 1 Paar 18 AWG (7 x 26) blankes Kupfer, PVC-NYL-Isolierung E1 Farbcodierung, Gesamte Beldfoil®-Abschirmung, äußere Ummantelung aus schwarzem PVC, 600 V TC (verzinntes Kupfer) 150 V NPLF 90C trocken/feucht SONNENBEST., DIR. ERDVER.
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Industrielle Steuerung, Kabeltrassen und Schächte für Führungssysteme, Digitale Steuerung, Instrumente (4–20 ma, 0–10 V, …), Steuerung für Niederspannung (24 V, …), Encoder, Kontrollschaltkreise, dezentrales Steuerungssystem (DCS), speicherprogrammierbare Steuerung (SPS), Magnetspulen, Ventile, Aktoren, Positionierer

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 1 18 AWG 7x26 BC – blankes Kupfer
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) PVC/Nylon – Polyvinylchlorid + Nylon 0,022 Zoll (0,56 mm) 0,088 Zoll (2,2 mm) Schwarz, Weiß
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 20 AWG (7 x 28) TC (verzinntes Kupfer)
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser Ripcord
PVC – Polyvinylchlorid 0,047 Zoll (1,2 mm) 0,276 Zoll (7,01 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,276 Zoll (7,01 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leiter-zu-Abschirmung Max. Bemessungsstrom
Paar(e) 7,06 Ohm/1000 Fuß 41,3 pF/ft (135 pF/m) 74,3 pF/ft (244 pF/m) 5 Ampere pro Leiter bei 25 ºC
Speisung
UL-Nennspannung
600 V (TC (verzinntes Kupfer)), 150 V (NPLF)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
90 °C trocken, 90 °C feucht -30 °C bis +90 °C trocken, +75 °C feucht
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
2,8 Zoll (71 mm) 2,8 Zoll (71 mm)

Maximale Zugspannung

57 lbs (26 kg)

Gewicht Kabelgebinde

37 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innen/außen, innen, außen, Sonnenlichtbeständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

UL 1685 T-29-520, IEEE 1202, FT4

NEC/UL-Compliance

Artikel 336, Artikel 760, NPLF, TC (verzinntes Kupfer)

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.599 Revisionsdatum: 15.02.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC
3088A 01010000 Schwarz Rolle 10.000 ft 612825141099
